2BW9 罗茨-水环真空泵机组在沙角A电厂4#机凝汽器抽真空泵装置中正式投用

luwei • 2017-03-02 21:12 • 工程服务, 应用案例, 泵

沙角电厂是华南地区最大火力发电厂，总装机容量388万千瓦，为珠三角地区经济高速发展提供坚实的支持。

沙角A电厂#4机原设计配置的两台水环真空泵组功率大，效率低，电机功率160KW，正常运行电流250A，功耗达131KW，实际机组正常运行时会泄露一定的的干空气量，原来采用水环真空泵机组进行抽吸，维持凝汽器的真空，但由于水的饱和蒸汽压已经接近凝汽器的背压值了，致使水环真空泵组的运行效率低下，白做了大量的无用功，造成了很大的浪费。

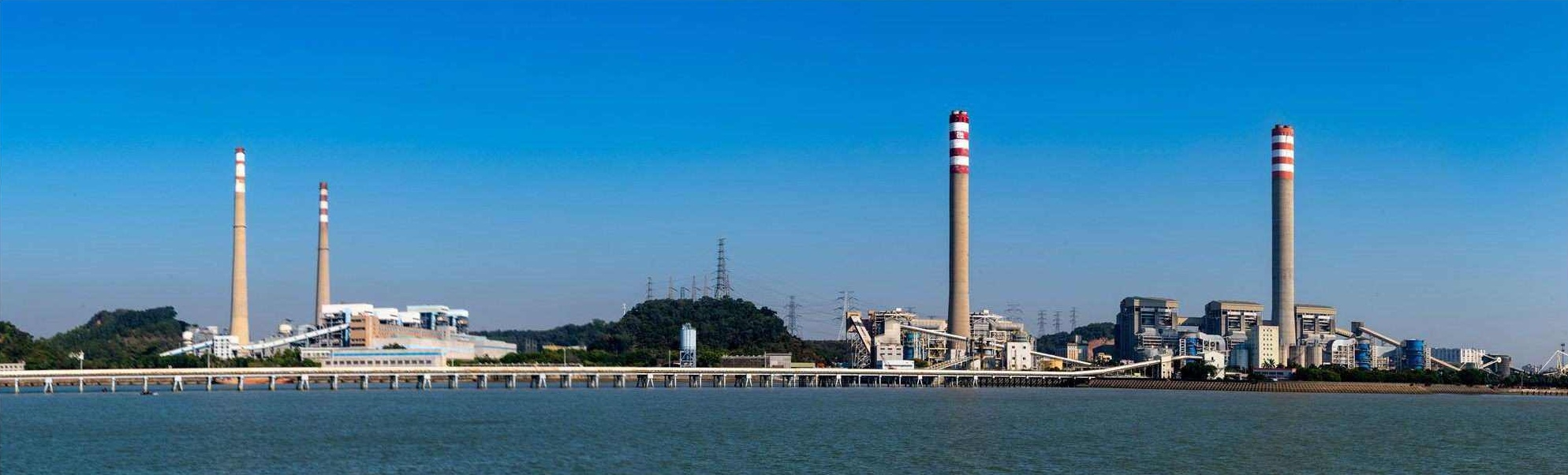

(上图：远眺沙角电厂)

现增加一台罗茨-水环真空泵，以代替两台功率较大的真空泵组，用于维持凝汽器的真空的工况，原来的水环真空泵组作为备用以及发电机组启停时用。

KENFLO公司根据沙角A电厂提出的技术要求和相关设备系统的实际情况，提供一整套罗茨-水环真空泵组并安装调试合格后交沙角A电厂正常使用。

沙角A电厂#4机为上海汽轮机厂生产的330MW发电机组，凝汽器抽真空系统总共配置2台水环式真空泵，电动机与真空泵采用直联方式，机组启动时，2台泵同时运行，发电机组进行正常运行工况后，1台水环真空泵运行，1用1备。循环水系统为珠江水开式循环。

水环真空泵的铭牌参数如下：

型号——2BW4 353-0EL4

转速——590rpm

抽速——36.5－89.0m3/min

吸入绝压——33－1013hPa

排汽绝压——1013hPa

供水量——4.0～13.0 m3/h

水环真空泵的配套电动机的铭牌参数如下：

电动机型号——Y355L2-10

额定功率—— 160KW

额定电流——328A

功率因素——0.80

转速——590rpm

原来的2台水环真空泵在正常运行中的电流为250A左右（单台的数据），换算成功率为131KW（单台的数据）。

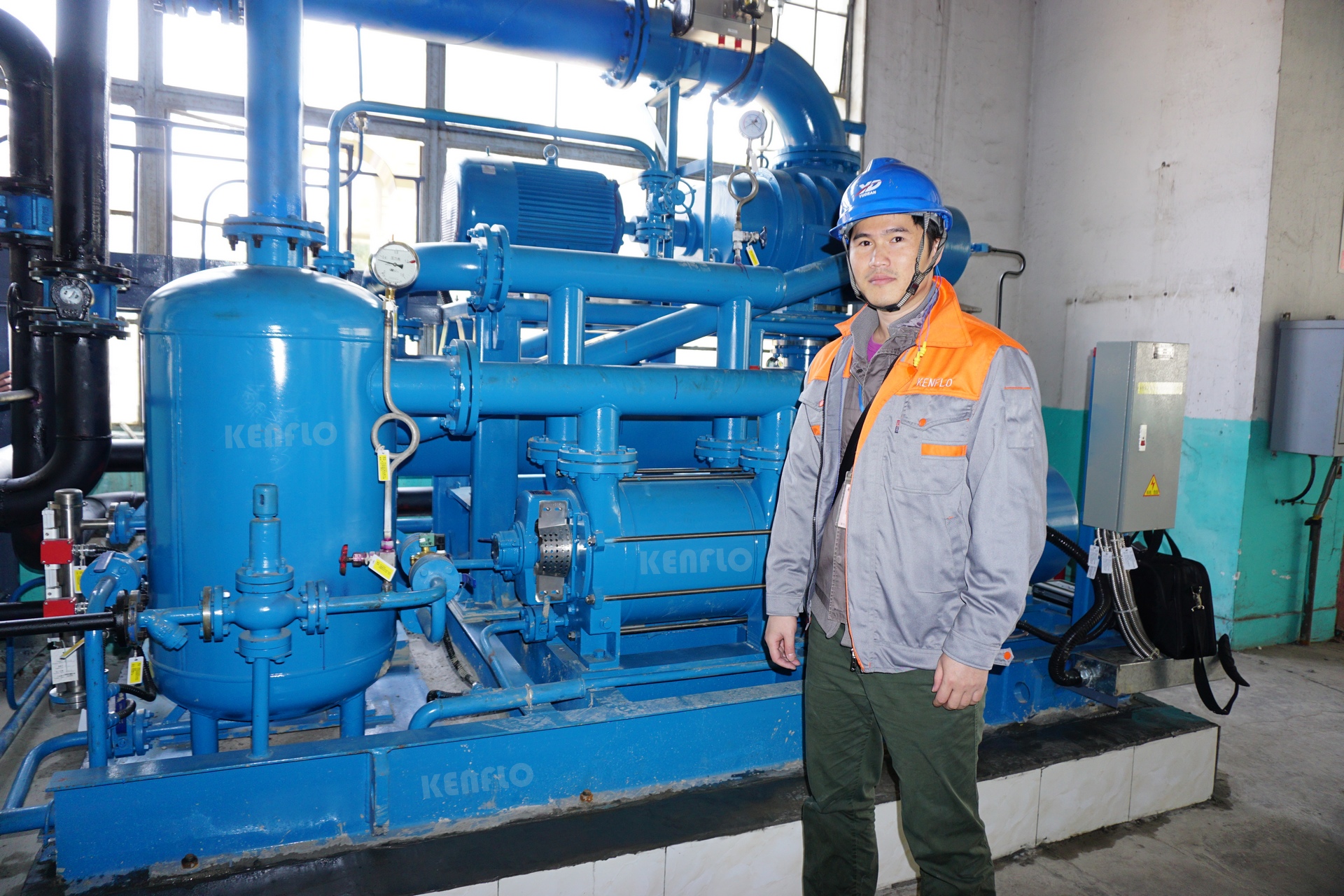

本次增加了1套KENFLO生产的2BW9罗茨-水环真空泵机组，选择了KENFLO的 2BW9 202-0ED2-0Y980型罗茨-水环真空泵机组，已经经过KENFLO特有的湿式真空泵测试平台模拟电厂实际工况的测试，同时也经过了多个用户的现场使用验证。抽气量大，真空度高。

KENFLO根据40多年为火电厂提供真空机组的经验，也特别结合了 KENFLO 在大连发电有限责任公司、河北建投任丘热电有限责任公司、辽宁大唐国际锦州热电有限责任公司、大唐哈尔滨第一热电等项目客户中进行的罗茨——水环真空泵成套机组节能改造的经验，在供货范围中增加了过滤器、减压阀、止回阀、电磁阀、以及各种手动阀门，并且对于重要的阀门、仪表等，均选用了优质产品，确保用户使用稳定、维护方便。

2BW9罗茨-水环真空泵机组中的罗茨泵采用ZJQ-600型气冷式罗茨泵，间隙控制小，且考虑了罗茨泵运行过程中的温度变化对间隙的影响，保证在各种工况下，罗茨泵都能高效的运行。

水环真空泵采用KENFLO改进型2BE1 202水环真空泵，有别于普通的水环真空泵，改进型2BE1 202水环真空泵采用4个轴承的结构，采用转子双偏心设计，并可以依据用户的干空气泄露量以及罗茨泵的性能，从而选择合适的转子偏心度，确保罗茨泵和水环真空泵的匹配适当，运行稳定。

新增加的2BW9罗茨-水环真空泵机组于2017年3月2日调试完毕，试运行合格，并投入正常使用。采用新增加的1台2BW9罗茨-水环真空泵机组运行，即可以维持凝汽器的真空，耗电量大大减少，节能量约70%。获得了用户的好评。
