沙口水厂8号送水泵节能改造项目，电动机安装完成

    沙口水厂8号送水泵节能改造项目，电动机采用了10KV高压永磁同步电机，电动机额定功率为1250KW。是一种新型的异步启动、同步运行永磁电动机，既可以通过变频器启动，也可以采用工频电源直接启动。

    本项目采用总承包方式，包括泵、电动机、阀门、高压变频柜等，均由惠州肯富来泵销售有限公司供货和负责安装。

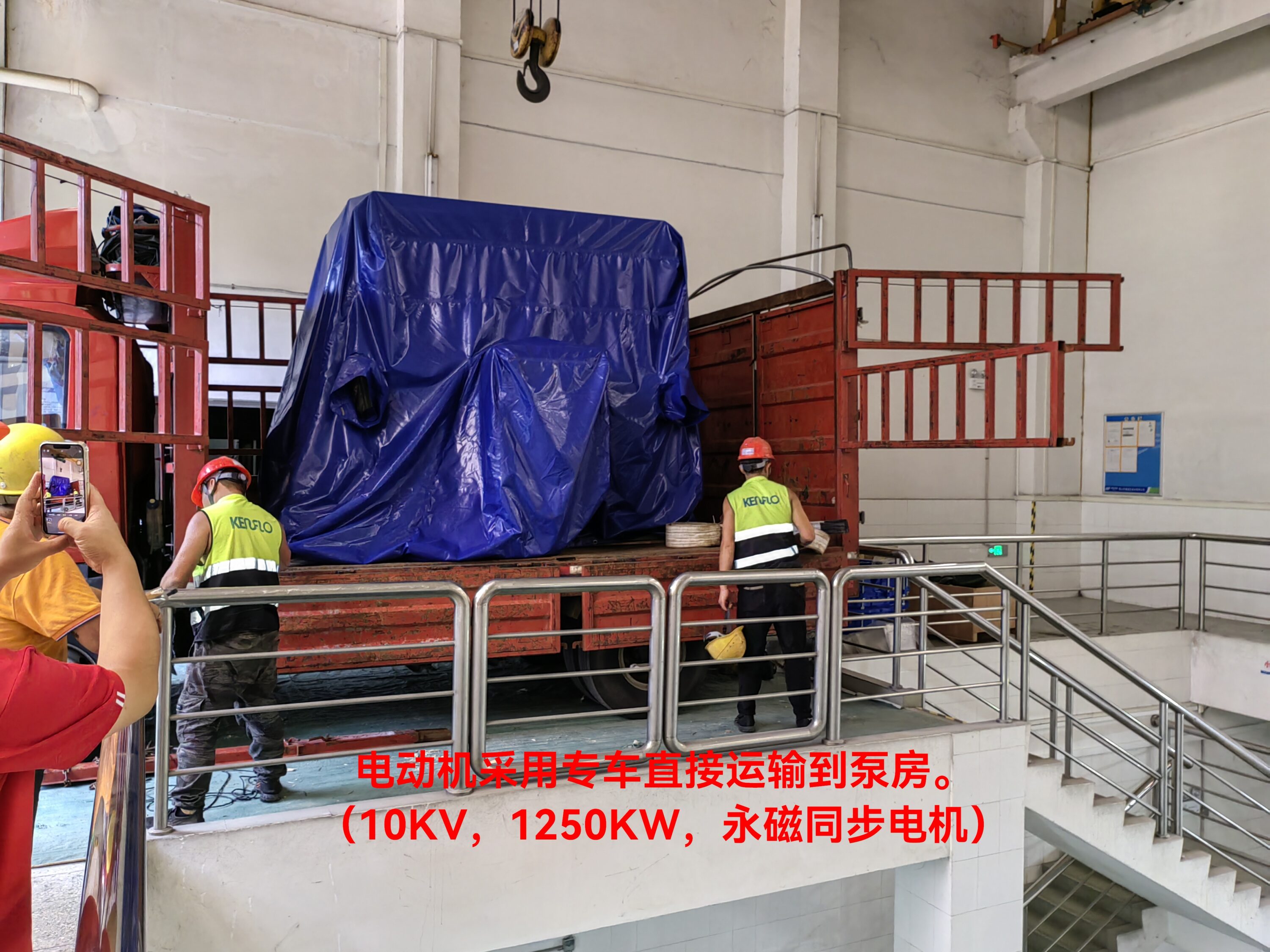

电动机采用专车，直接运输到现场，直接运输到泵房内。

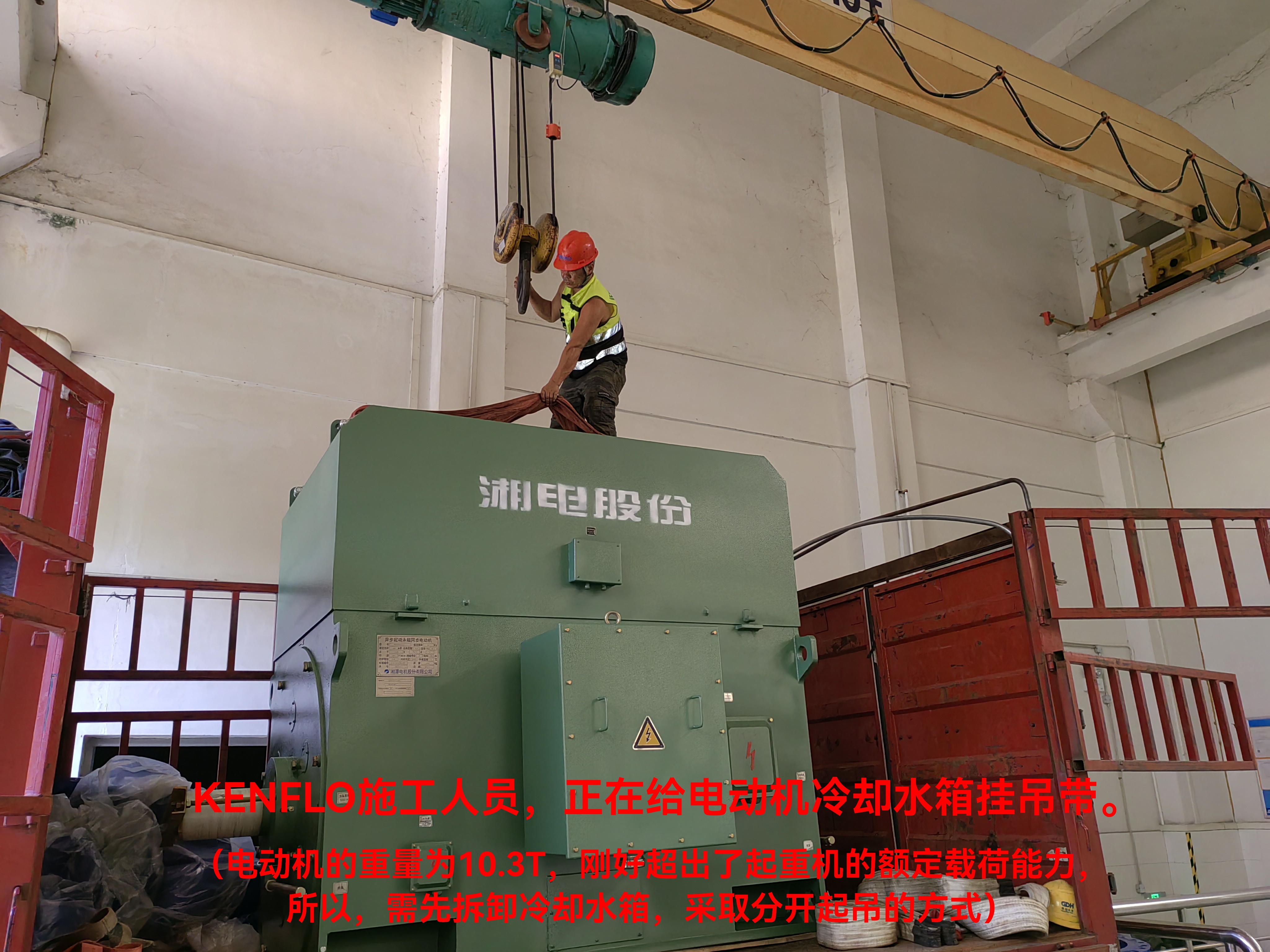

为了确保起吊安全，考虑到电动机的总重量已经超过了行吊的额定载荷能力，所以先拆卸冷却水箱，先起吊冷却水箱，采取分开起吊的方式。保证每次起吊的重量，都在行吊的额定载荷范围内。

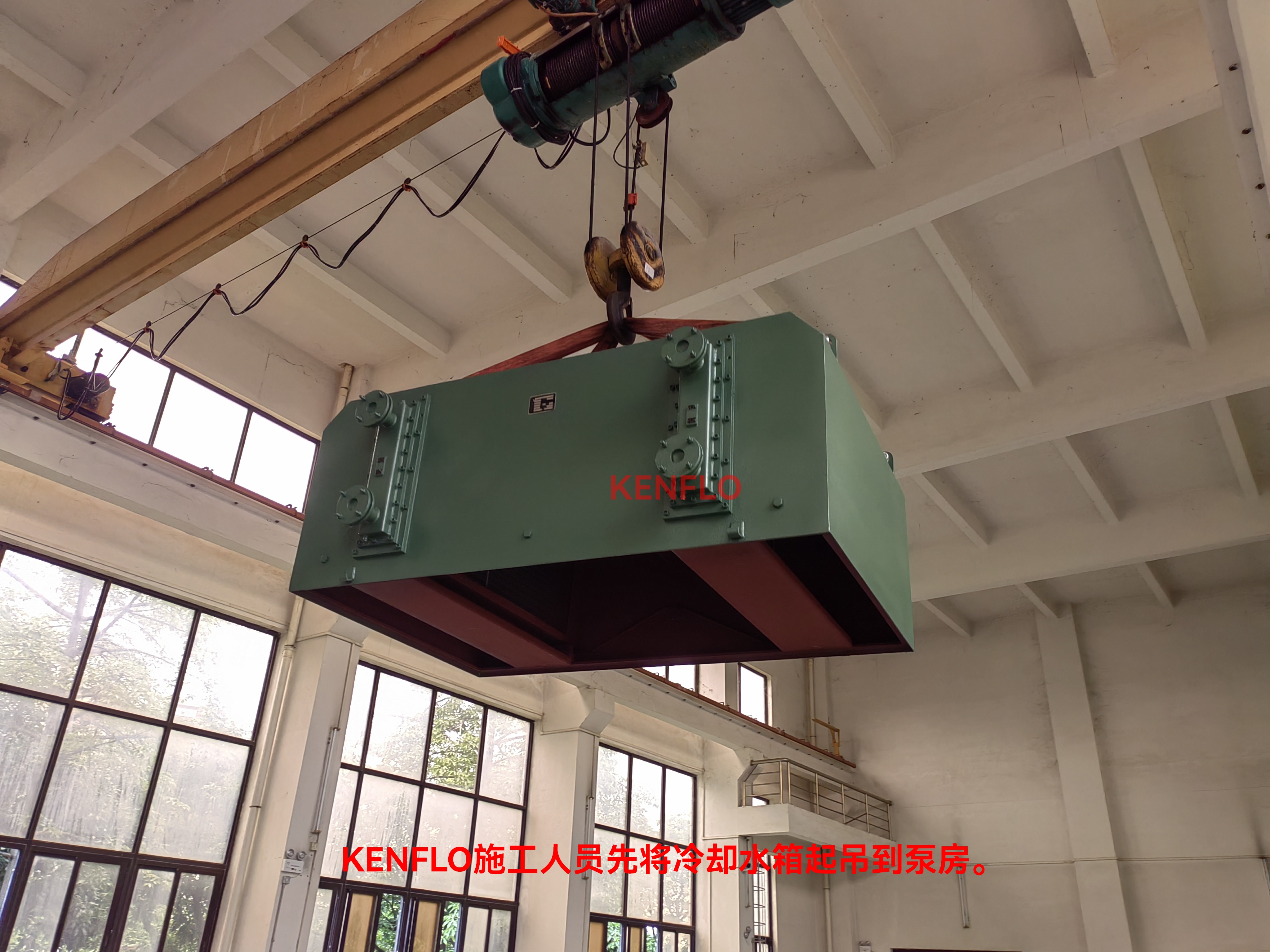

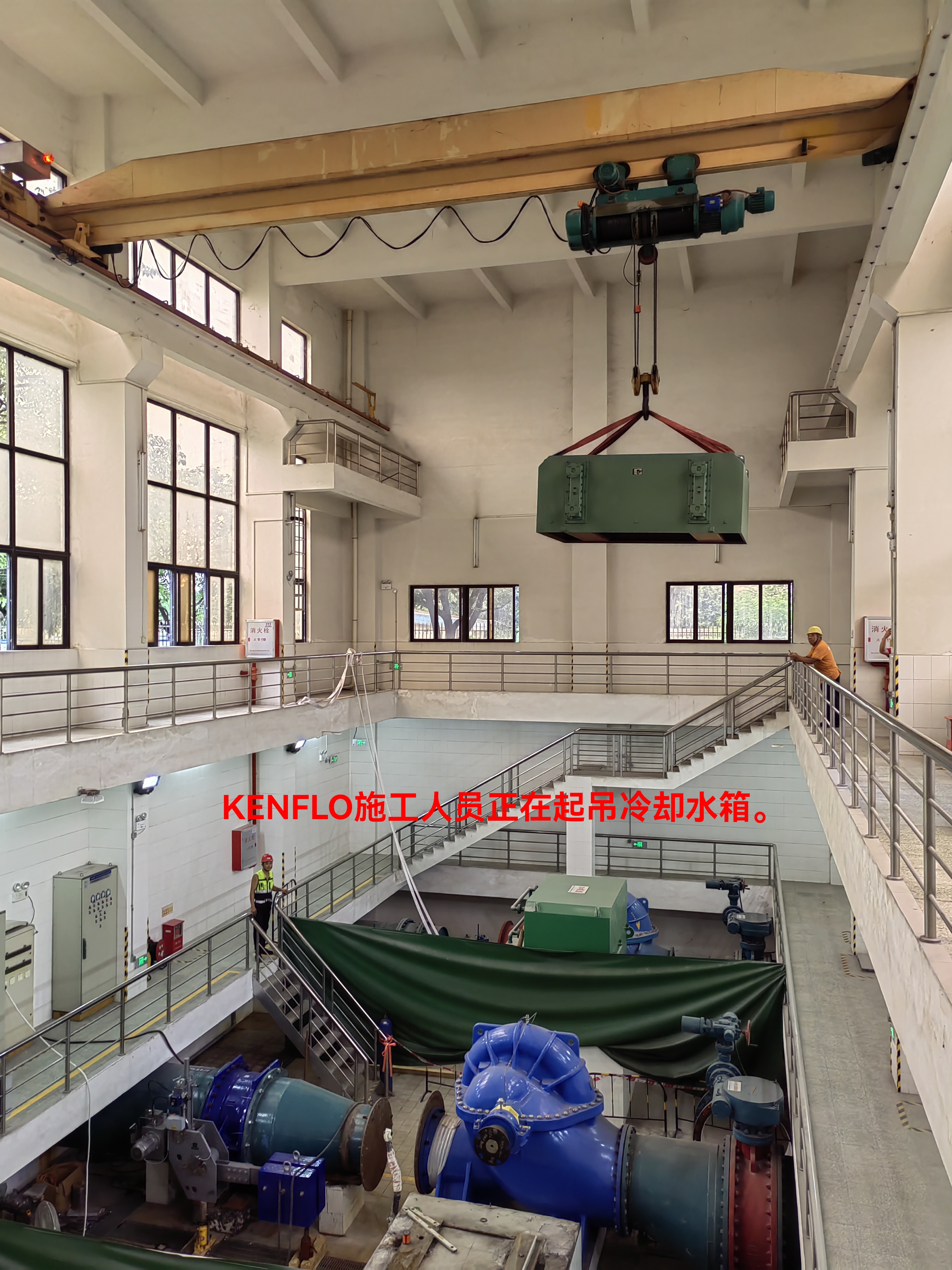

    KENFLO施工人员先将冷却水箱起吊到泵房内，冷却水箱的重量约1T。减去冷却水箱之后，电动机本体的重量约为9.3T，在行吊的额定载荷范围之内了。起吊的安全性更有保证。

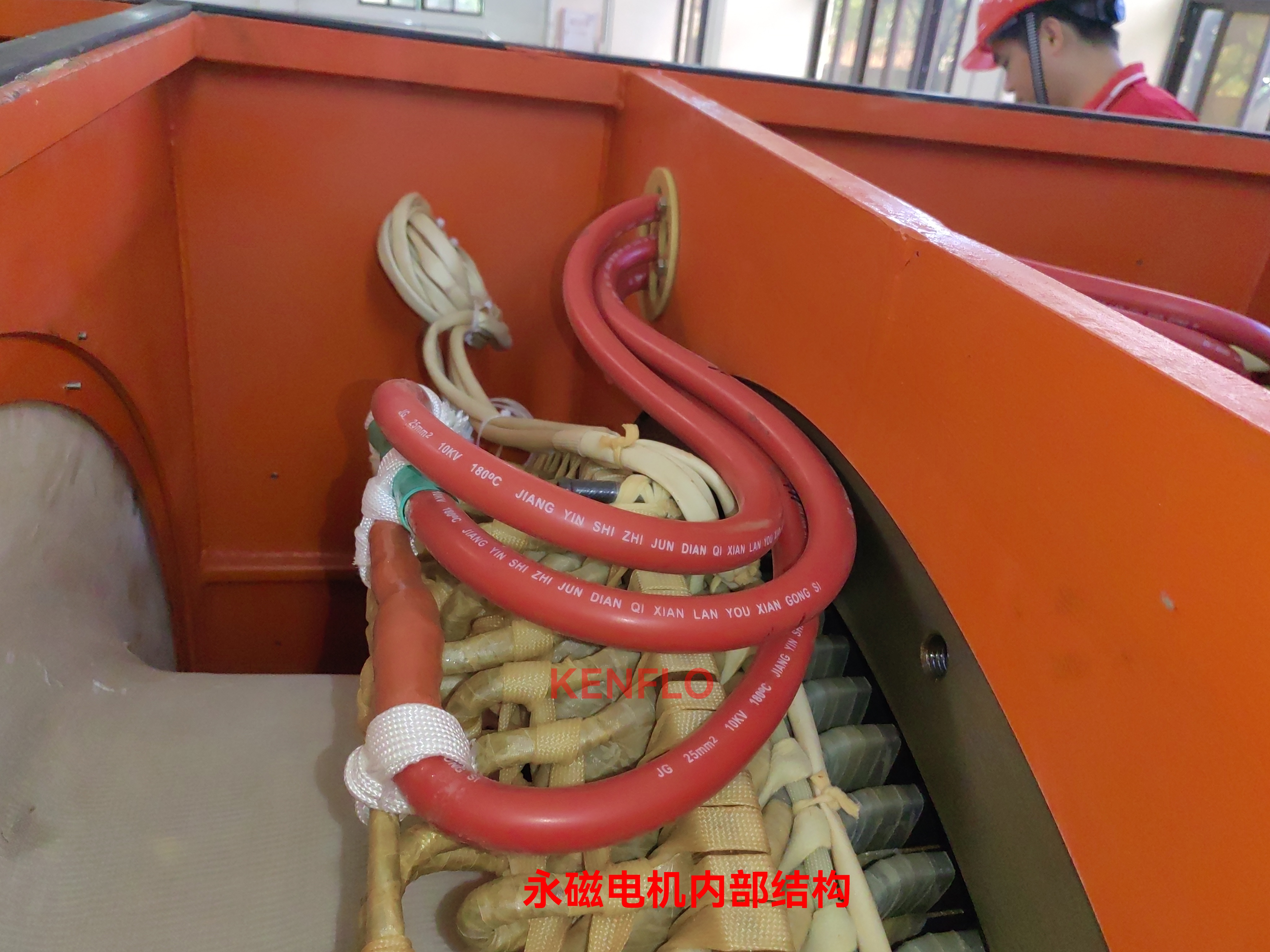

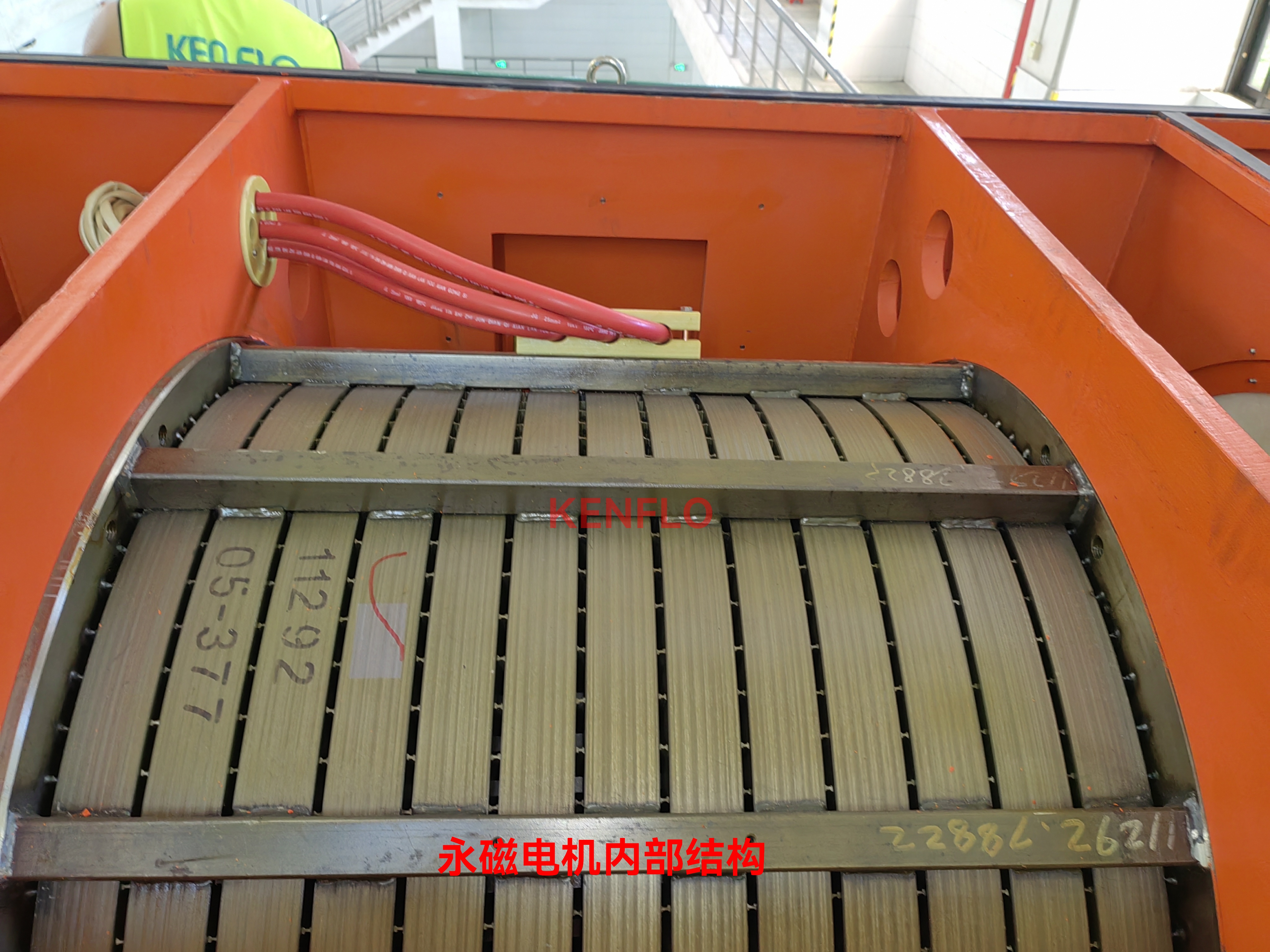

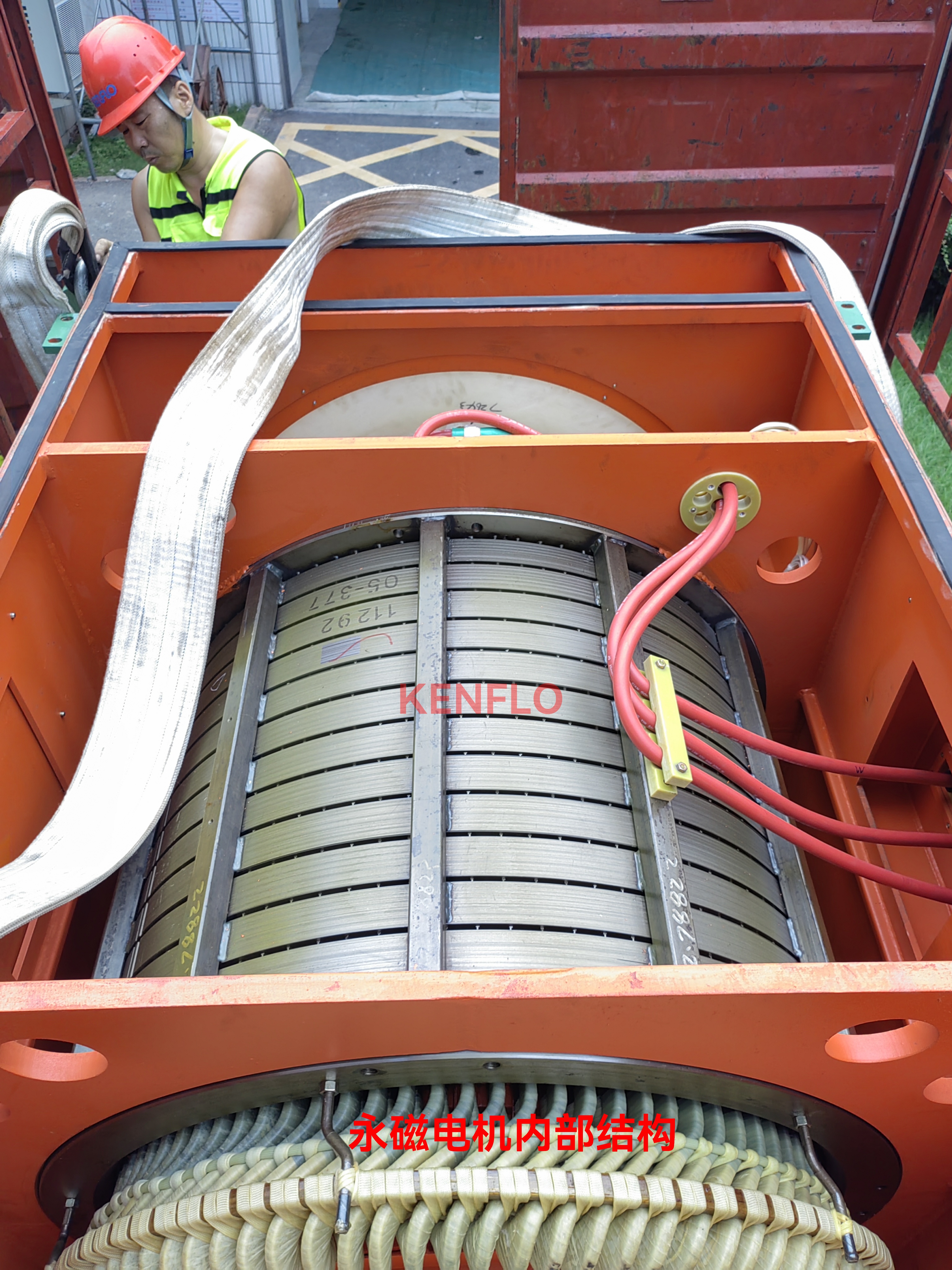

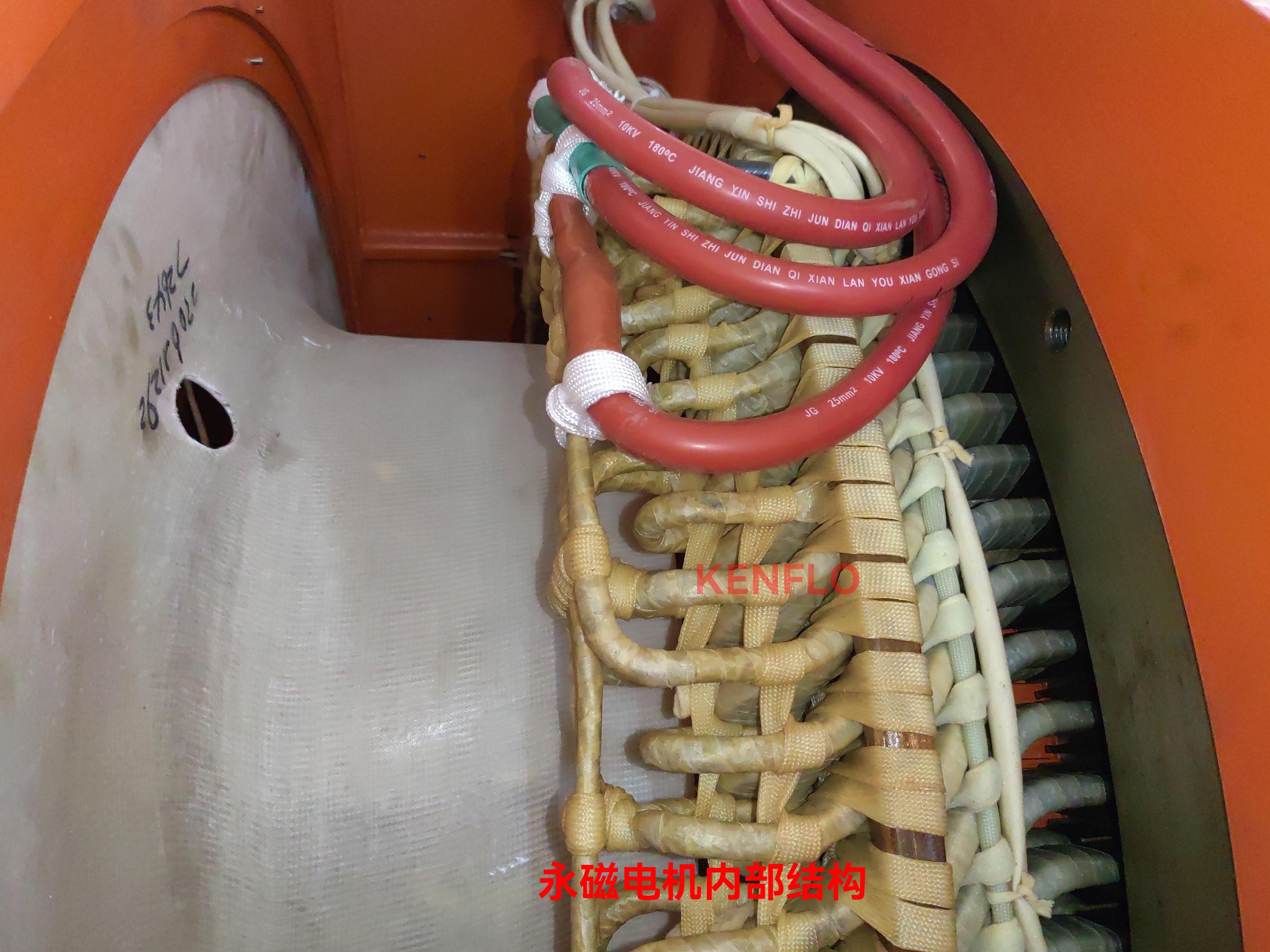

    在起吊完成冷却水箱之后，我们对永磁电动机的内部进行了检查。永磁电机内部结构设计合理，零部件紧固状态良好，内部无异物。

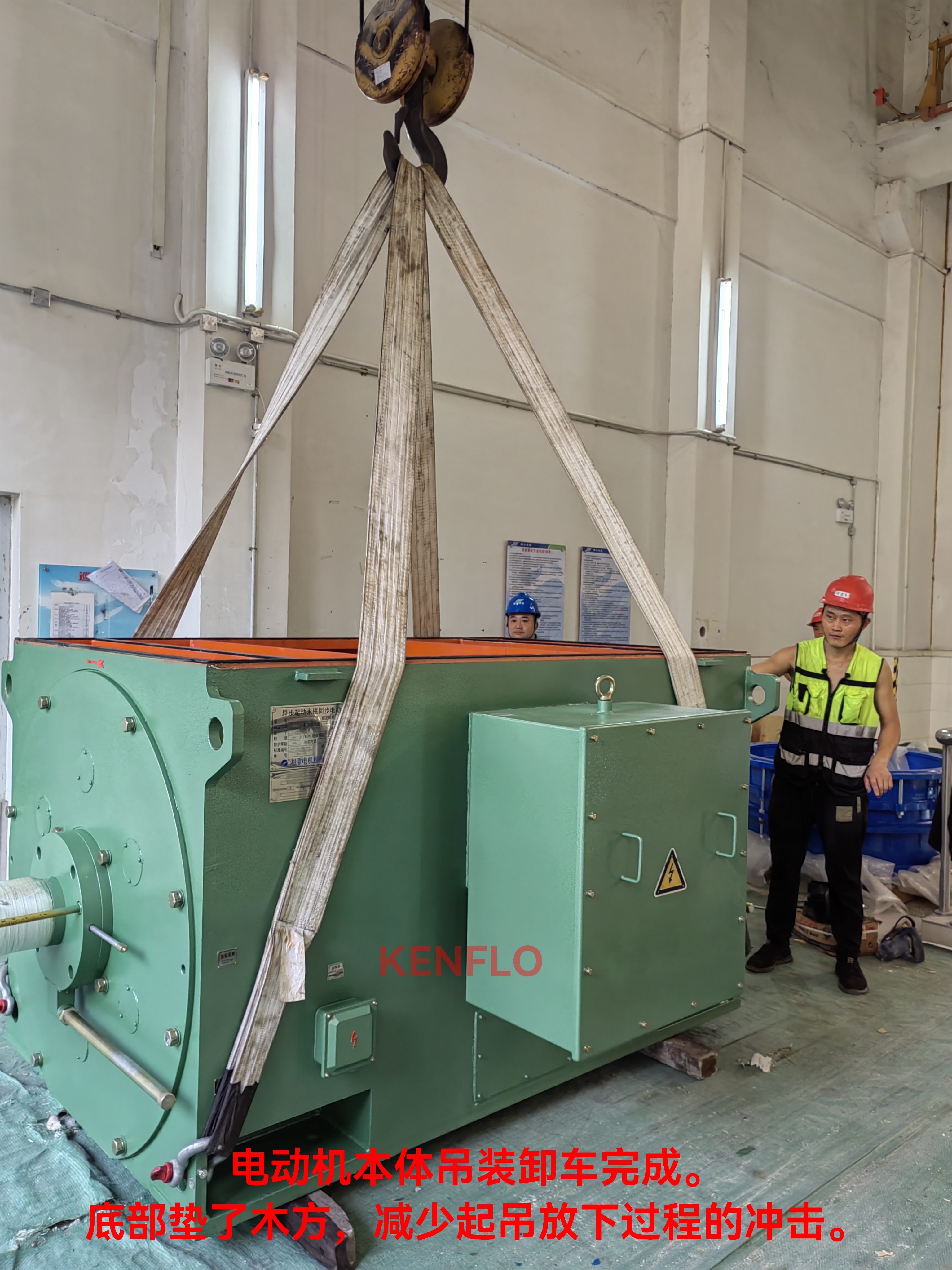

    电动机卸货完成。下一步将为电动机安装膜片式联轴器。

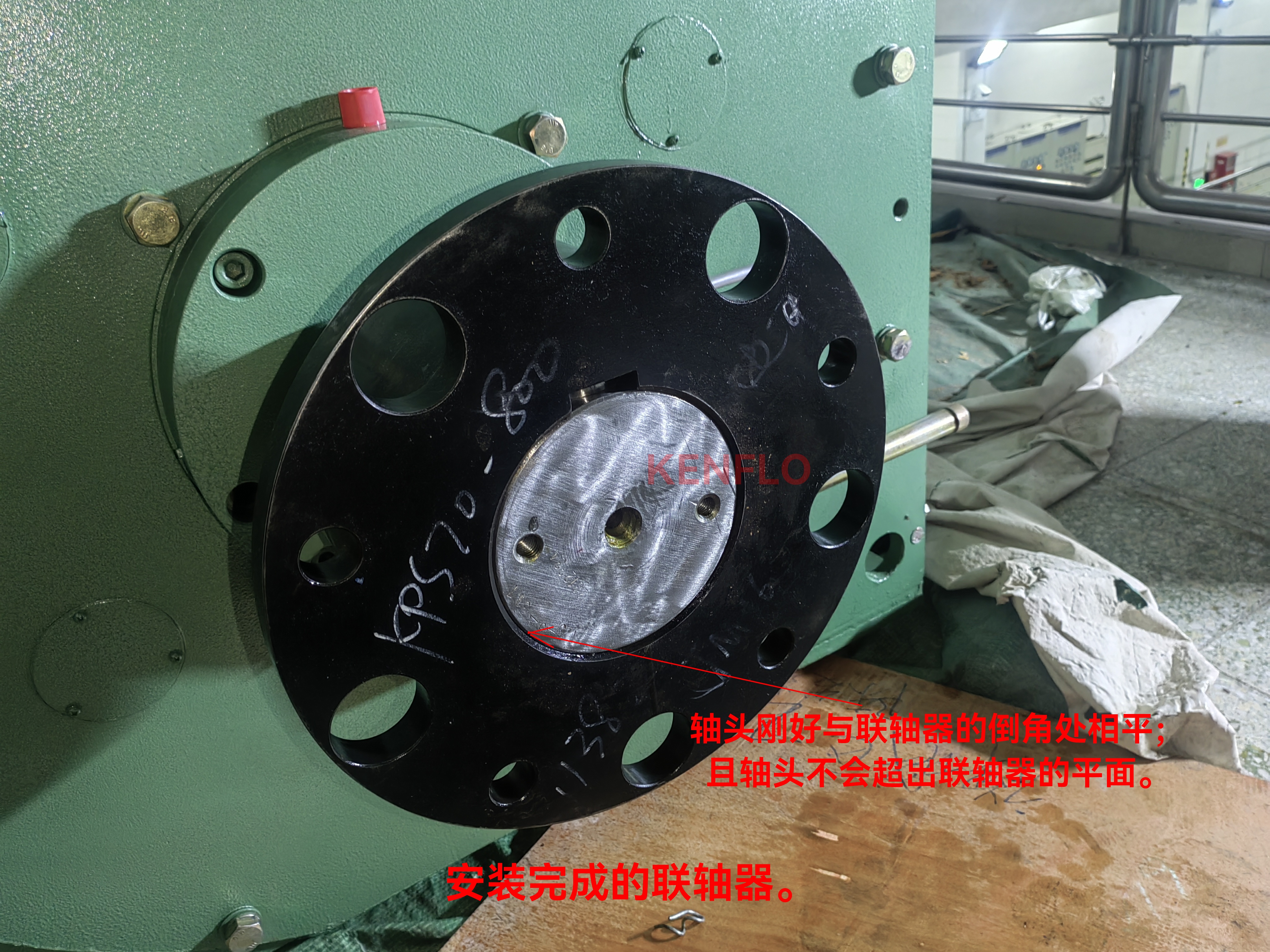

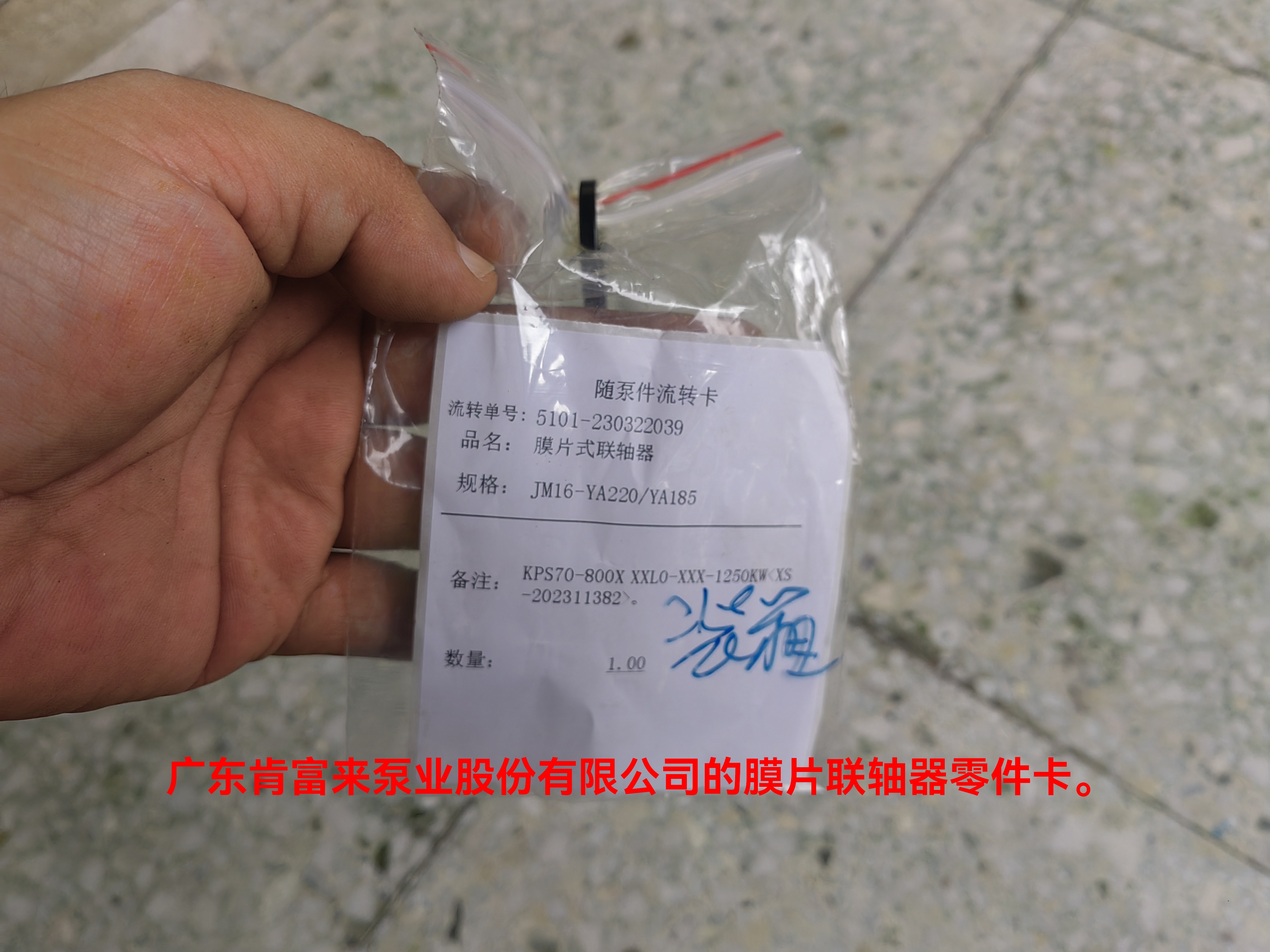

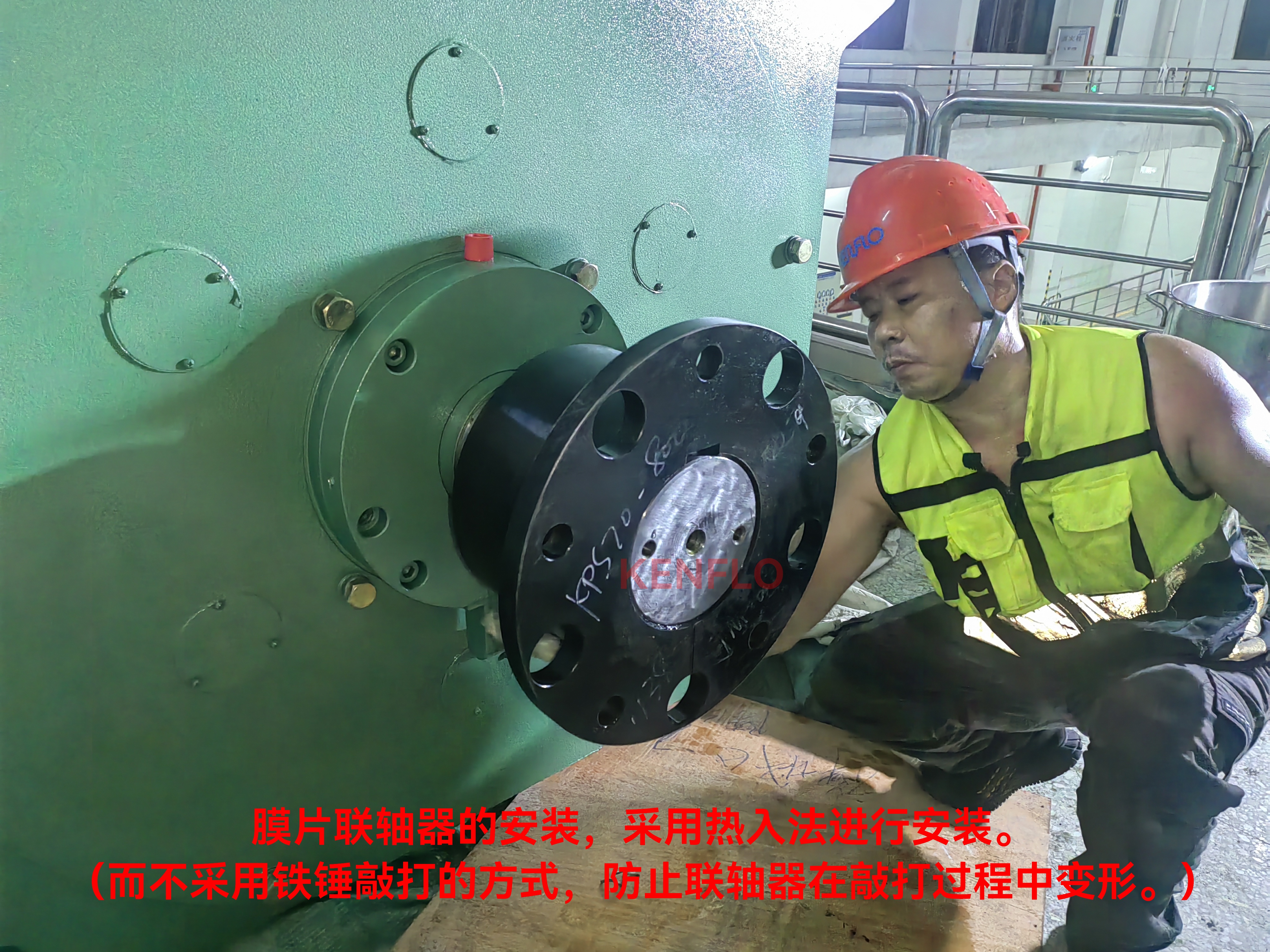

    安装膜片联轴器，先进行尺寸和规格检查，检查规格型号正确。

    膜片联轴器与电动机轴之间的配合关系为过盈配合。考虑到机加工人员在加工零部件时，通常均为“轴大孔小”，过盈量通常是在公差配合的接近上限范围，需要依据联轴器的尺寸、环境温度等因素，进行计算，确定将联轴器加热到哪个温度合适。KENFLO施工人员具有丰富的经验，和设计、计算能力，能计算将联轴器加热到合适的温度。

    “轴大孔小”，指的是机床加工时，加工轴时，通常将轴的尺寸加工到图纸尺寸的上偏差处。因为轴多车一刀，尺寸小了就报废了。假如轴的图纸尺寸是120 +0~+0.03mm，机床加工人员通常会将大部分的轴加工到120 +0.02～+0.03mm的尺寸，然后就停止加工了。而加工孔的时候，也是类似，将孔加工在120-0.02～-0.03mm时（假如图纸尺寸是120 -0~-0.03mm的话），就停止加工了。简单的说，就是轴加工细了就报废了，孔加工的大了就报废了，所以，机械加工人员通常会加工到“轴大孔小”。

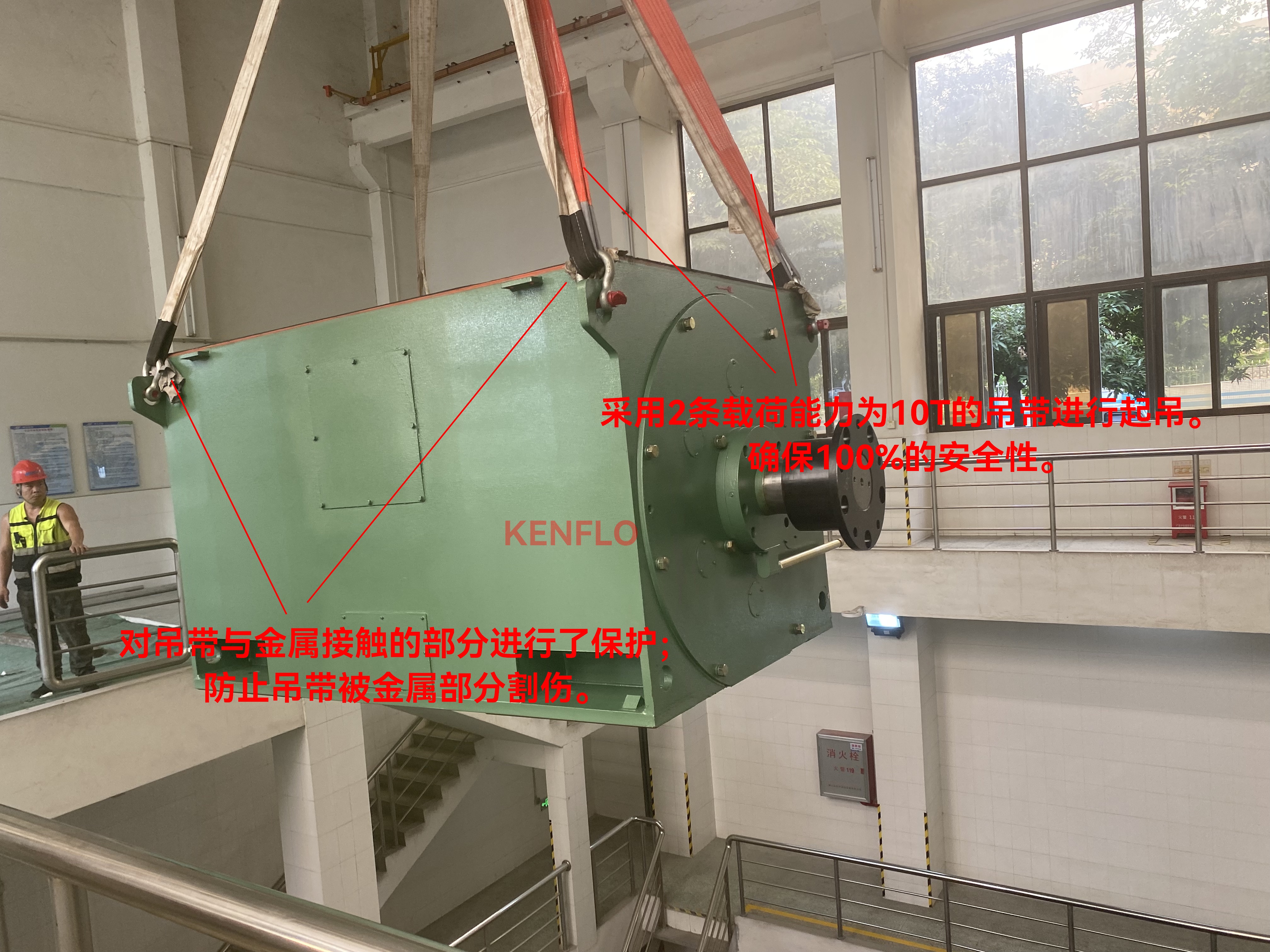

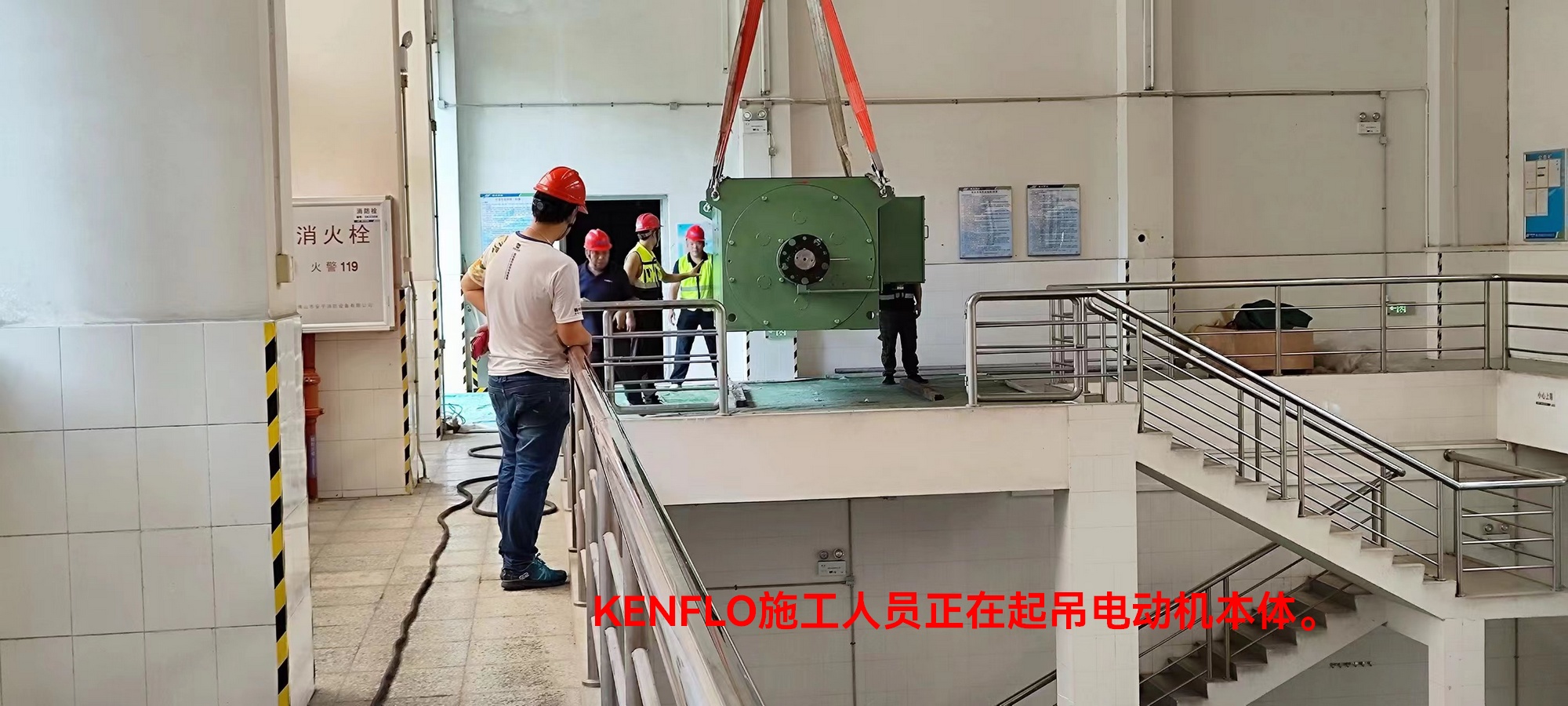

    联轴器安装完成之后，进行电动机本体的起吊工作。

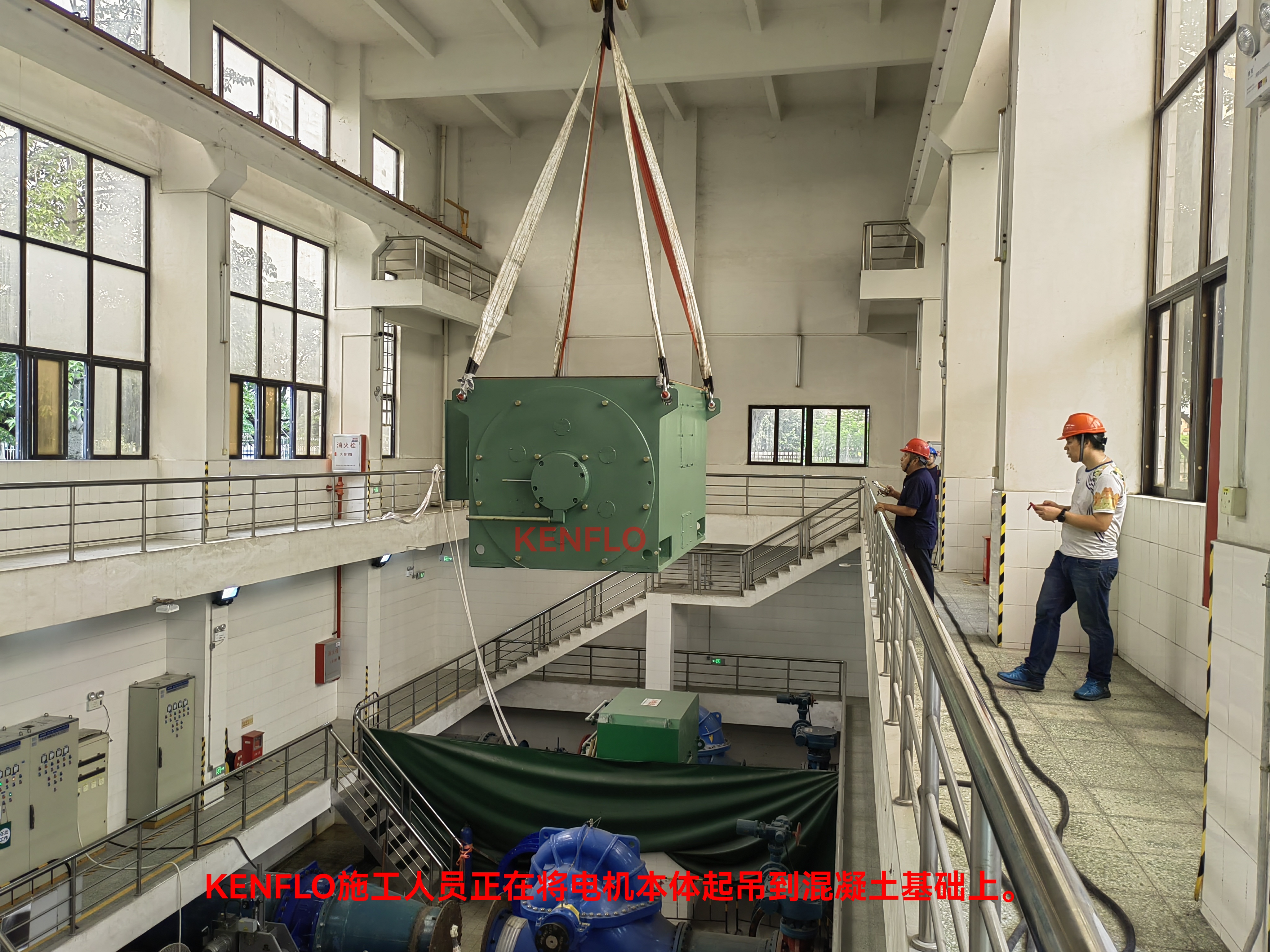

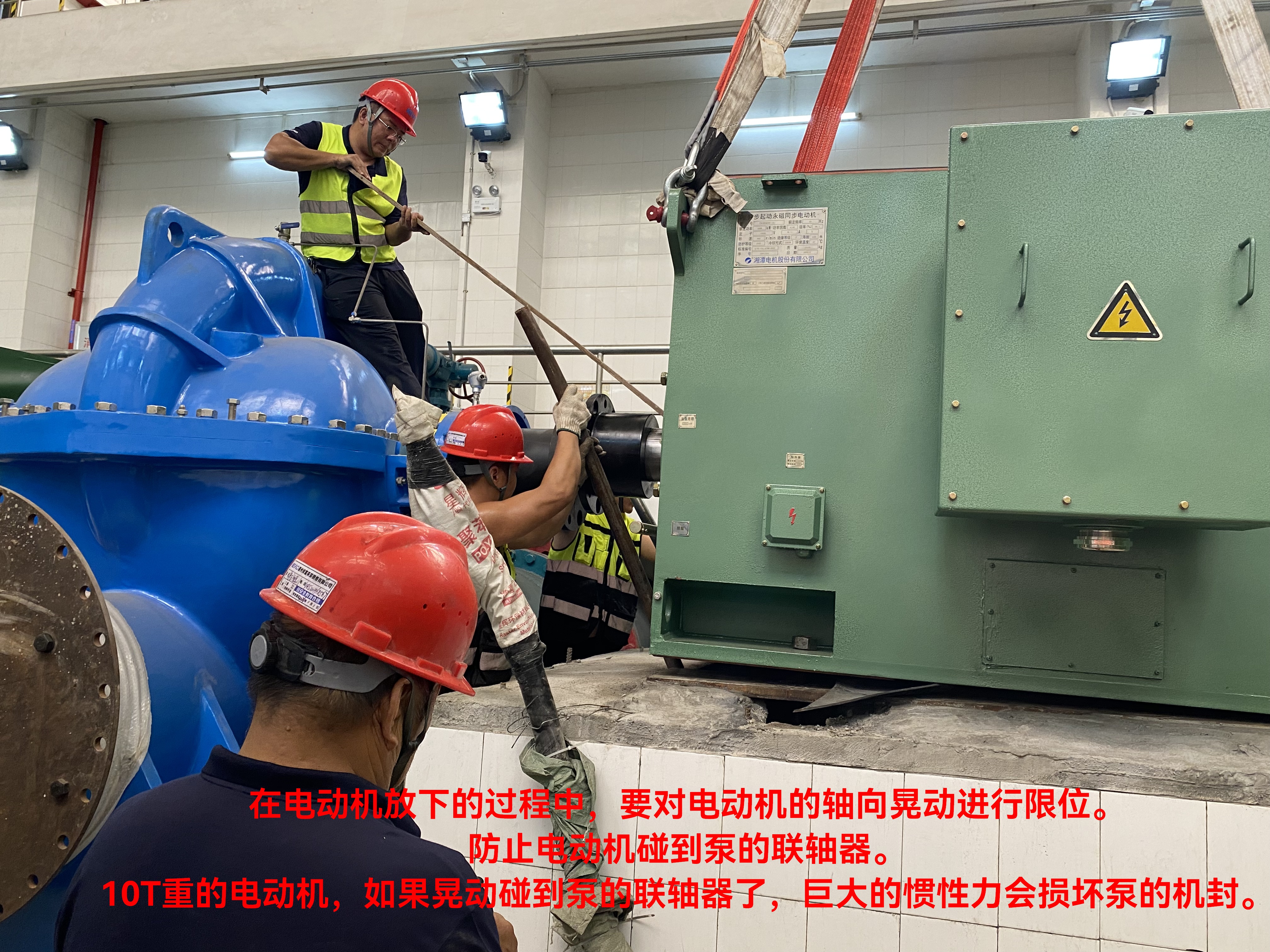

     在电动机放到混凝土基础平台的过程中，电动机总是存在晃动的，如果晃动的过程中，电动机的联轴器碰到了泵的联轴器，就可能会泵的机械密封造成损坏。所以，我们采取了相关的措施，来防止电动机晃动碰到泵联轴器。这些都是多年专业安装大型泵机组的经验积累。

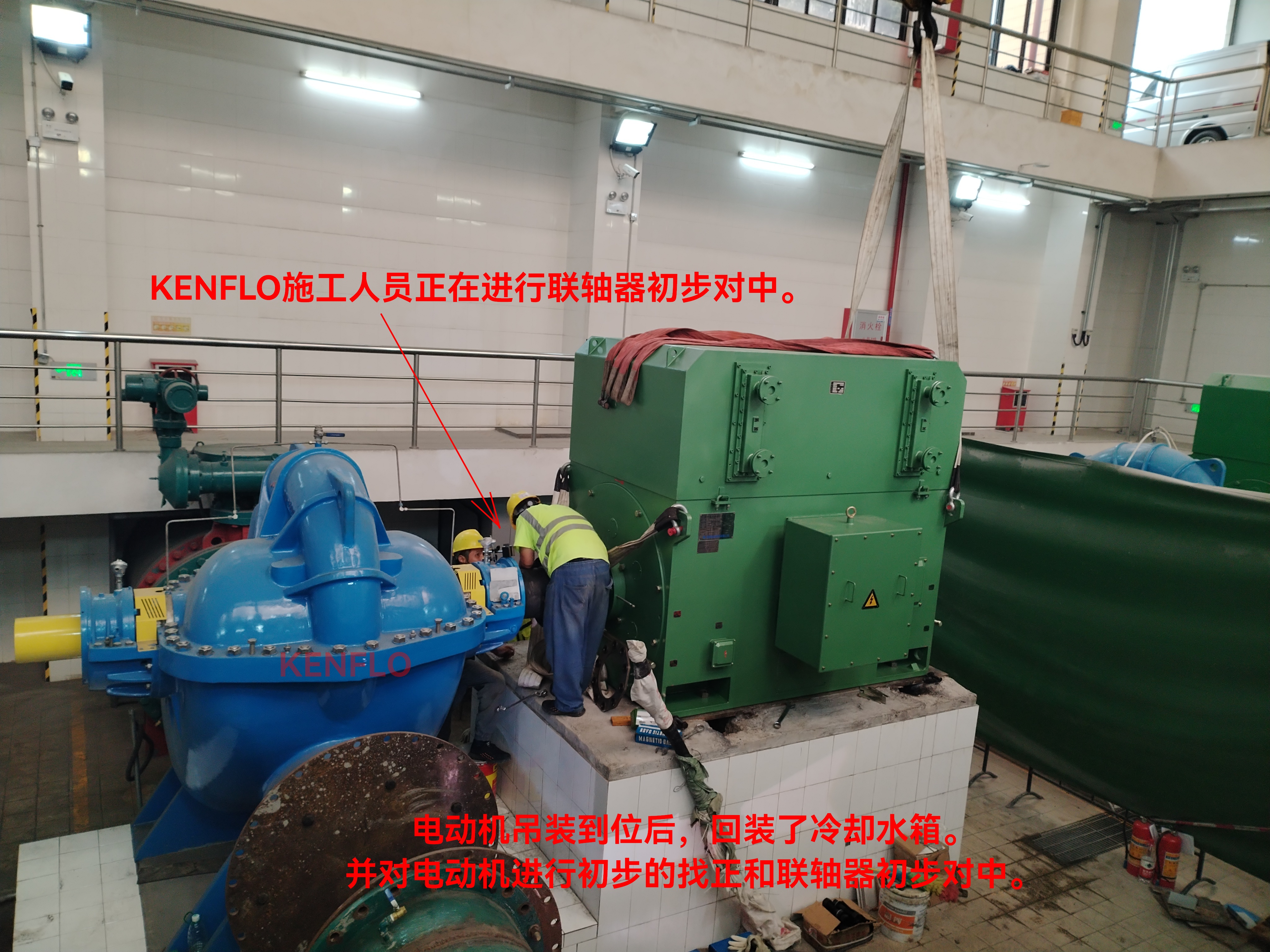

    电动机吊装到位之后，先进行了联轴器的初步对中工作，之后才能进行电动机地脚螺栓的灌浆工作。因为对于大型电动机，一旦地脚螺栓灌浆之后，电动机可以挪动的范围将非常小。地脚螺栓与电动机底脚孔之间的空隙，通常只有2～3mm，而大型电动机，联轴器处的偏差0.3mm，反馈到地脚螺栓处，则有可能需要挪动3～5mm了，就不够位置了。所以，初步的对中非常重要。 我们经常看到，有很多客户的电机端的地脚螺栓都被人为磨细了，就是因为进行联轴器精确对中时，发现电动机无法挪动了，被地脚螺栓挡住了，没有办法，只能磨螺栓，把螺栓磨细了。这都是因为安装不专业，没有进行初步的联轴器对中。

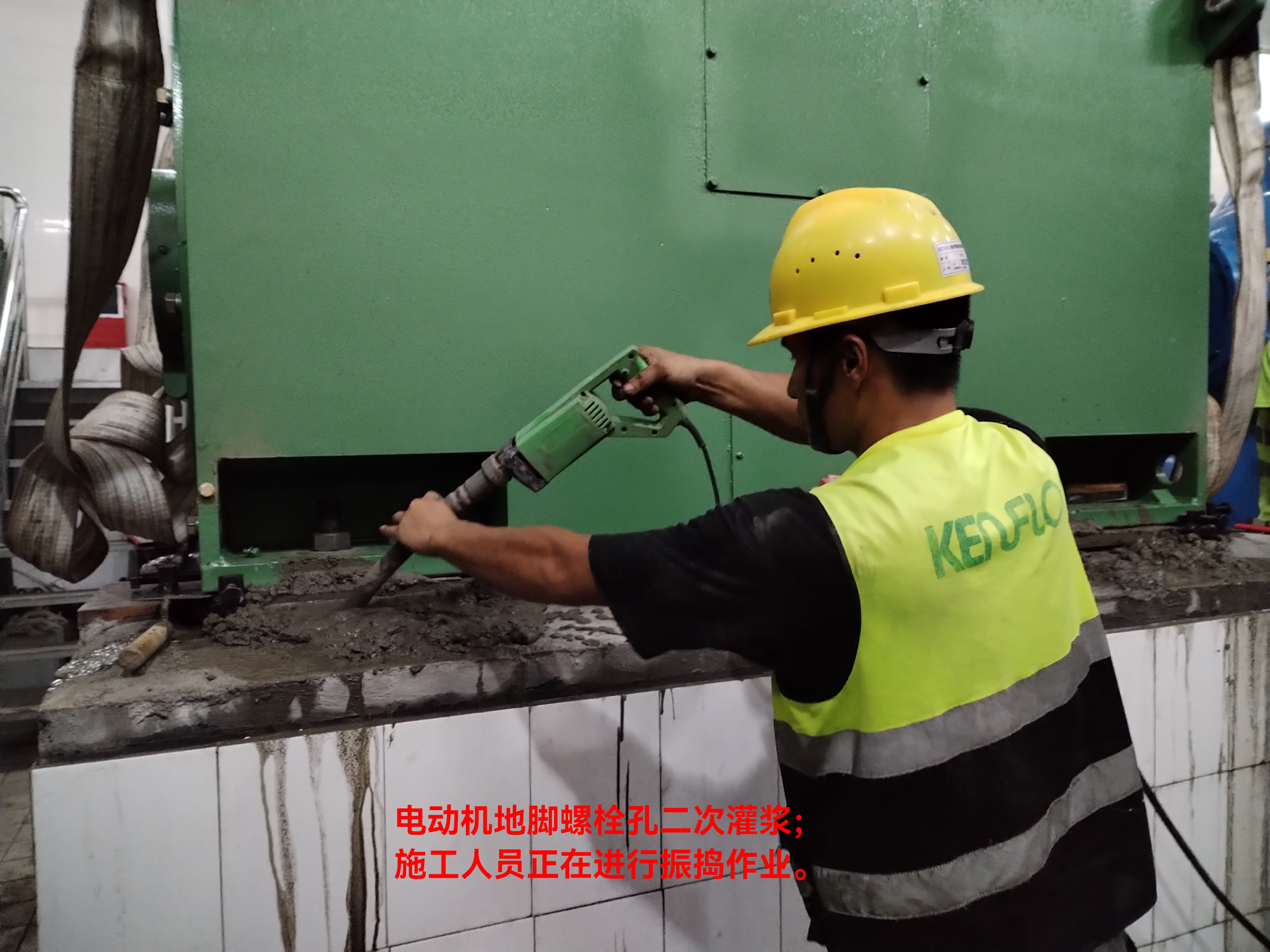

    初步对中完成之后，立刻加班进行了电动机地脚螺栓的二次灌浆作业。采用PO.425标号的水泥，按照C40强度等级进行混凝土配比。并连续进行浇水养护。
