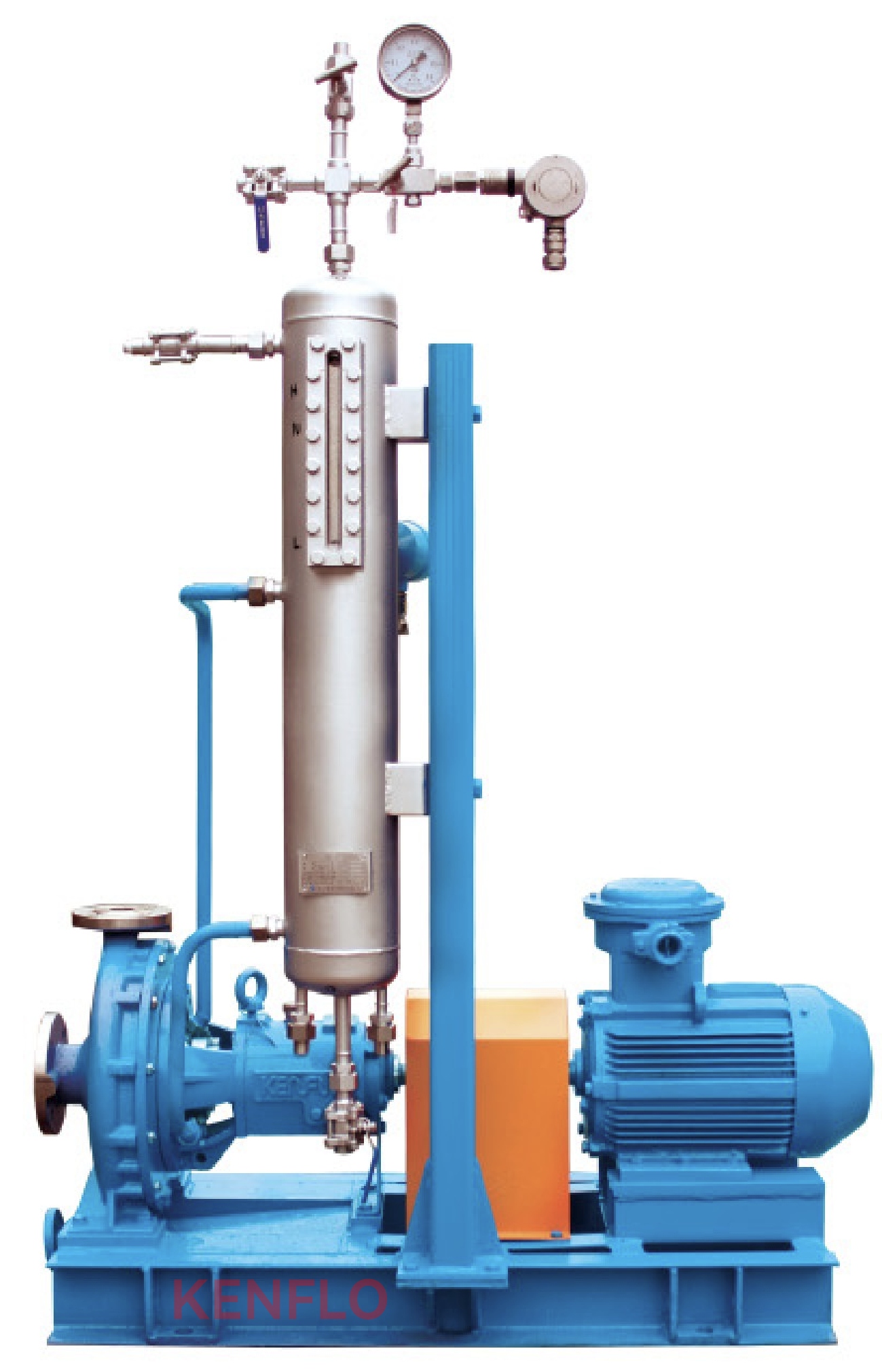

KCC系列标准化工泵
1、产品概述
KCC系列标准化工泵是KENFLO(广东肯富来泵业股份有限公司,简称:KENFLO)运用CFD技术(计算流体力学)研发的新一代高品质产品。其优越的水力性能和卓越的结构特点,保证了产品的可靠及低成本运行。
2、适用范围
化学和石油化学工业、炼油厂、造纸业、制糖业、污水处理、食品及医药等行业。
3、输送介质:
污水、海水、油、溶剂、酸性水溶液、氢氧化物、胺(氨基)、-些酸等。
介质温度:
-40°C~+175°C(取决于介质特性和密封材料)。
4、主要参数:
泵口径:吸入40~300mm
排出25~250mm;
转速:1450r/min、1480r/min和2900r/min;
流量:3~1500m3/h;
扬 程: 5~160m;
壳体承压: 1.6MPa(20°C时);
水压试验压力: 最大2.4MPa。(进口压力=壳体承压-关死扬程)
5、主要特点:
◆ 专利——专利保护的圆锥配合与径向轴密封组合结构,既有效地提高了系轴强度的同时又免受输送介质的侵蚀(专利号: ZL 02272936.4)
◆ 叶轮/壳体——优化设计、加大流量设计和500mm公称叶轮直径设计,使系列系的能范用超越S02858准,并具有比IH泵更宽广的性能覆善范围和更优越的性能指标。
◆ 轴封夹套——泵盖上可设置的轴封冷却/加热夹套,能有效的改善了机械密封的工作条件和使用寿命,同时降低热传递对轴承寿命的影响。
◆ 轴承——符合API610的轴承组合结构。叶轮端为圆柱滚子轴承,驱动端为背靠背的角接触球轴承,承载能力超越泵。
◆ 轴封——可提供单端面、双端面机械密封、集装式机械密封和填料密封选择方案。
◆ 剖分式填料压盖——燕尾槽剖分式结构的填料压盖,既保证了结合定位的可靠性,同时为更换填料提供了空间。
◆ 轴向力平衡——采用密封环+平衡孔和背靠背角接触球轴承相结合的结构方式平衡轴向力。
◆ 传动——采用高性能的金属弹性元件挠性联轴器一整体式膜片带中间轴膜片联轴器,承载能力大,使用寿命长,方便转子装拆与维护。
◆ 法兰——常规法兰连接尺寸符合HG/T20592GB/T9113 PN16MPa的规定特殊货可提供符合HG/T 20615 PN 2.0 MPa的美洲标准法兰。
◆ 互换性——能与符合GB/T5662(ISO2858)标准的离心泵进行单机互换。
◆ 转向——从驱动端方向看,泵为顺时针方向旋转。
6、材料:
材料组合参照API610第十版的规定( 316、304为优先首选材料,其余为可选材料组合 )。
